Строительные растворы. Подбор состава, приготовление и транспортирование растворов
Строительным раствором называют искусственный каменный материал, получаемый в результате твердения правильно подобранной смеси, состоящей из вяжущего, мелкого заполнителя, воды и добавок. До начала затвердевания ее называют растворной смесью.
Строительные растворы классифицируют по плотности, виду вяжущего, составу и назначению.
По средней плотности различают растворы тяжелые плотностью более 1500 кг/м и легкие плотностью менее 1500 кг/м.
По виду вяжущего растворы бывают известковые, гипсовые, цементные и на основе смешанных вяжущих. В зависимости от свойств вяжущего растворы подразделяют на воздушные, твердеющие в воздушно-сухих условиях (например, известковые, гипсовые), и гидравлические, начинающие твердеть на воздухе и продолжающие твердеть в воде или во влажных условиях.
По степени готовности растворы делят на: сухие смеси и растворные смеси, готовые к применению.
По составу растворы делят на простые и сложные (смешанные). Растворы, приготовленные на одном вяжущем, заполнителе и воде, называют простыми. Составы простых растворов обозначают двумя числами. Например, известковый раствор состава 1 : 4 означает, что в растворе на одну часть извести приходится четыре части заполнителя (песка). Растворы, приготовленные на нескольких вяжущих, заполнителе и воде, называют сложными или смешанными. Составы сложных растворов обозначают тремя числами. Например, состав известково-цементного раствора 1:1:9 обозначает, что на одну часть извести в растворе приходится одна часть цемента и девять частей заполнителя.
По назначению строительные растворы различают:
кладочные - для каменной кладки фундаментов, стен, столбов, сводов и др.,
Рис.1.Кирпичная кладка
отделочные - для оштукатуривания стен, потолков,
Рис.2. Штукатурка стен и потолка
защитно-декоративные - для отделки наружных поверхностей зданий и сооружений,

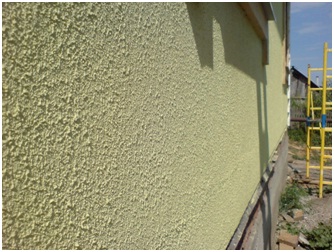

Рис.3. Фасадная штукатурка
декоративные - для отделки внутри помещений;

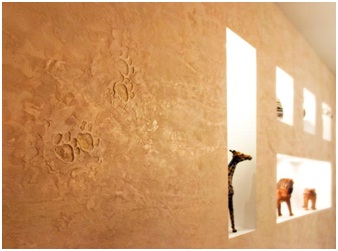

Рис.4. Фактурная штукатурка
монтажные - для заполнения и заделки швов между крупными элементами при монтаже зданий и сооружений из готовых сборных конструкций и деталей;
специальные - водонепроницаемые, кислотостойкие, жаростойкие, акустические, теплоизоляционные, инъекционные, рентгенозащитные и перекачиваемые по трубопроводам.
В составе растворов нет крупного заполнителя, поэтому в сущности они представляют собой мелкозернистые бетоны. Общие закономерности, характеризующие свойства бетона в принципе применимы и к растворам. Однако при использовании растворов надо учитывать две особенности. Во-первых, их укладывают тонкими слоями (1...2 см), не применяя механического уплотнения. Во-вторых, растворы часто наносят на пористые основания (кирпич, бетон, легкие камни и блоки из пористых горных пород), способные сильно отсасывать воду. В результате этого изменяются свойства раствора, что необходимо учитывать при определении его состава.
Подбор состава, приготовление и транспортирование растворов
Составы растворных смесей выбирают или подбирают в зависимости от назначения раствора, требуемой марки и подвижности и условий производства работ. Подобранный состав растворных смесей должен иметь необходимую подвижность (без расслоения и водоотделения при укладке) при минимальном расходе вяжущего вещества и обеспечить получение требуемой прочности в затвердевшем состоянии.
Составы строительных растворов подбирают по таблицам и расчетным путем, в обоих случаях они уточняются экспериментально применительно к конкретным материалам.
Расчетно-экспериментальный метод подбора состава раствора основан на выполнении предварительного расчета расхода составляющих (вяжущего, заполнителей, воды и добавок) на основе научно обоснованных и экспериментально проверенных зависимостей, приведенных ниже. Он применяется для подбора состава тяжелых кладочных и монтажных растворов.
Состав растворов марок 25...200 подбирают следующим образом.
Предварительно устанавливают ориентировочное количество цемента (Qц кг на 1м3 песка), необходимое для получения раствора заданной проности:
где КП - коэффициент, учитывающий качество песка: для крупного песка (Мк > 2,5) КП - 1; для песка средней крупности (Мк =2…2,5) КП-0,8 и для мелкого песка (Мк <2) КП= 0,6,..0,7.
Затем определяют число объемных частей песка (Пч), которое приходится на одну объемную часть цемента:
где - плотность цемента в рыхлонасыпанном состоянии, кг/м3. Для вяжущего марок 300...500 плотность принимают 1200 кг/м3, а для марок 150...200 - 1100 кг/м3.
Расход неорганического пластификатора Vд (известкового теста в кг на 1 м3 песка) определяют по формуле:
Минимальное количество объемных частей известкового теста (Ич), приходящееся на одну объемную часть цемента и необходимое для получения удобоукладываемого раствора, рассчитывают по выражению:
Это количество неорганического пластификатора является ориентировочным; его уточняют опытной проверкой подвижности растворной смеси.
Состав раствора в частях по объему будет следующим:
цемент : известь : песок = 1 : Ич: Пч.
Расход воды для получения раствора заданной подвижности зависит от состава раствора, вида вяжущего и заполнителя и устанавливается на опытных замесах. Для цементно-известковых растворов подвижностью 9... 10 см расход воды В на 1 м3 песка приближенно определяют по формуле
где
Расчету состава раствора должно предшествовать определение активности (марки) и средней насыпной плотности цемента, зернового состава и модуля крупности песка, средней плотности неорганического пластификатора (извести или глины).
Приготовление растворов. Растворы выпускаются в виде готовых к применению или сухих смесей, затворяемых перед использованием водой.
Процесс приготовления растворной смеси состоит из дозирования исходных материалов, загрузки их в барабан растворосмесителя и перемешивания до получения однородной массы в растворосмесителях периодического действия с принудительным перемешиванием. По конструкции различают растворосмесители с горизонтальным или вертикальным лопастным валом. Последние называются турбулентными смесителями.
Растворосмесители с горизонтальным лопастным валом выпускают вместимостью по готовому замесу 30; 65; 80; 250 и 900 л. Все эти смесители, за исключением последнего, - передвижные. Вместимость по готовому замесу турбулентных смесителей, рабочим органом которых служат быстровращающиеся роторы - 65; 500 и 800 л.
Чтобы раствор обладал требуемыми свойствами, необходимо добиться однородности его состава. Для этого ограничивают минимальное время перемешивания. Средняя продолжительность цикла перемешивания для тяжелых растворов должна быть не менее 3 мин. Легкие растворы перемешивают дольше. Для облегчения данного процесса известь и глину вводят в раствор в виде известкового или глиняного молока. Известковое тесто и комовую глину для смешанных растворов использовать нельзя, так как в этом случае практически невозможно добиться однородности растворной смеси.
Для приготовления цементных растворов с неорганическими пластификаторами в растворосмеситель заливают известковое (глиняное) молоко такой консистенции, чтобы не нужно было дополнительно заливать воду, а затем засыпают заполнитель и цемент. Органические пластификаторы сначала перемешивают в растворосмесителе с водой в течение 30...45 с, а затем загружают остальные компоненты. Растворы, как правило, приготовляют на централизованных бетонорастворных заводах или растворных узлах, что обеспечивает получение продукции высокого качества. Зимой для получения растворов с положительной температурой составляющие раствора - песок и воду - подогревают до температуры не более 60 °С. Вяжущее подогревать нельзя.
Транспортирование. Растворные смеси с заводов перевозят автосамосвалами или специально оборудованным транспортом, исключающим потери цементного молока, загрязнение окружающей среды, увлажнение атмосферными осадками, снижение температуры. Дальность перевозки зависит от вида раствора, состояния дороги и температуры воздуха. Чтобы предохранить раствор от переохлаждения и замерзания зимой, кузова автомашин утепляют или обогревают отработанными газами двигателя.
На стройках растворную смесь подают к месту использования по трубам с помощью растворонасосов.
Сроки хранения растворных смесей зависят от вида вяжущего и ограничиваются сроками его схватывания. Известковые растворы сохраняют свои свойства долго (пока из них не испарится вода), а в высохший известковый раствор можно добавить воду и вторично его перемешать. Цементные растворы необходимо использовать в течение 2...4 ч; разбавление водой и повторное перемешивание схватившихся цементных растворов не допускается, так как это приводит к резкому снижению его качества, т. е. падению марки раствора.
